Exakte digitale Rekonstruktion für durchgängig digitale Nutzung
Die Re-Engineering Lösung für Zerspanwerkzeuge
TD ReCAD wird Re-Engineering ganz einfach und Ihre Endprodukte hochpräzise. Die Software überführt STL-Daten ganz unkompliziert in weiterverwendbare 3D-STEP-Modelle. Die erzeugten 3D-STEP-Modelle können Sie direkt in den führenden FEM-Systemen nutzen. So müssen Sie die Modelle nicht mehr aufwändig per Hand erstellen und profitieren von hochwertigen Ergebnissen in kürzester Zeit.
Die Vorteile auf einen Blick
1. Fertigungsdaten effizient weiterverwenden
TD ReCAD wandelt STL-Daten aus der Schleifsoftware in präzise STEP-Modelle um – ideal für CAD, FEM und Spanbildungssimulation. STEP-Dateien liefern nicht nur bessere Ergebnisse, sondern verkürzen auch die Simulationszeit deutlich.
2. Gescannte Werkzeuge in exakte STEP-Modelle überführen
Scandaten in verwertbare STEP-Modelle überführen. Mit TD ReCAD rekonstruieren Sie aus 3D-Scans reale Werkzeug-Modelle für Serienfreigaben, Rückverfolgbarkeit oder die digitale Archivierung – präzise, nachvollziehbar und jederzeit reproduzierbar.
3. Auch komplexe Geometrien vollständig rekonstruieren
TD ReCAD setzt selbst anspruchsvolle Werkzeuggeometrien zuverlässig um – etwa variable Spannuten, Freiformflächen oder komplexe Stirnformen. Die exakte Modellierung schafft eine sichere Basis für nachgelagerte Prozesse wie CAD, QS oder Simulation.
4. Vergleichsdaten für die Qualitätssicherung erzeugen
Mit TD ReCAD erstellen Sie aus Scan- oder Maschinendaten präzise STEP-Modelle – als belastbare Grundlage für Geometrievergleiche, Serienfreigaben und Qualitätsauswertungen.
5. Erzeugte STEP-Modelle direkt weiterverwenden
Die mit TD ReCAD erstellten STEP-Dateien sind geometrisch geschlossen und direkt nutzbar – z. B. in CAD-, FEM- oder Simulationsprozessen. So integrieren Sie Re-Engineering-Modelle nahtlos in Ihre digitale Prozesskette.
6. Re-Engineering für Zerspanungswerkzeuge gemacht
TD ReCAD ist speziell auf Fräser, Bohrer, Reibahlen und Gewindewerkzeuge ausgelegt. Die klar strukturierte Bedienung ermöglicht vollständige Rekonstruktionen in nur 30 bis 60 Minuten.
Flexibel erweiterbar
Dank zahlreicher zusätzlich verfügbarer Optionen lässt sich TD ReCAD flexibel und individuell an ihre Anforderungen anpassen und wird so zum unverzichtbaren Dreh- und Angelpunkt Ihrer digitalen Fertigung.
Option Variable Nuten
Spannuten mit variabler Steigung und Profilen modellierenErmöglicht die Rekonstruktion von Werkzeugen mit sich ändernder Nutengeometrie – z.B. bei variabler Steigung, Drall oder Kerndurchmesser. Ideal für Hochleistungswerkzeuge mit anspruchsvollen Schneidengeometrien.
Option Formwerkzeuge
Freie Außenkonturen und Stirngeometrien modellierenErmöglicht die gezielte Rekonstruktion von Kontur- und Formwerkzeugen mit individuellen Außenkonturen und Stirngeometrien. Ideal für Sonderwerkzeuge außerhalb klassischer Standardgeometrien.
Option Gewinde
Gewindeflächen und Gewindebohrer gezielt modellierenErstellen Sie präzise Gewindeflächen bei Fräsern und komplette Geometrien von Gewindebohrern – inklusive Anschnitt- und Auslaufbereich. Ideal für Hersteller von Gewindewerkzeugen.
Option Schruppverzahnung
Schruppverzahnungen und Spanbrecher modellierenDiese Option ermöglicht die exakte Rekonstruktion unterbrochener Schneiden – z. B. bei Schruppverzahnungen oder Umfangs-Spanbrechern. Ideal für Werkzeuge mit gezielt unterbrochener Schneidkante.
Option ToolStudio Import
Verfahrwege und Schleifscheiben aus ToolStudio übernehmenImportiert Verfahrwegsdaten und Schleifscheibengeometrien direkt aus Walter ToolStudio. Spart manuelle Modellierung und liefert exakte Flächen – besonders bei komplexen Nuten und Ausspitzungen.
Option Tool Compare
3D-Modelle direkt vergleichenToolCompare stellt Unterschiede zwischen Modellen farblich dar – z. B. zwischen Scan, Simulation oder Referenzmodell. Ideal für Freigaben, Qualitätskontrolle oder geometrische Analysen.
So funktioniert‘s
Mit dem ISBE TD ReCAD in einfachen Schritten zum 3D STEP Modell
1. Vom STL zum STEP-Modell
Überführen Sie STL-Daten mit dem ISBE TD ReCAD ganz unkompliziert in weiterverwendbare 3D-STEP-Modelle. Dabei spielt keine Rolle, ob die STL-Daten von Messmaschinen oder durch Simulationen erzeugt werden.
2. STEP in FEM-Software nutzen
Sie haben nun die 3D-STEP-Modelle erzeugt und können sie mit dem ISBE TD ReCAD direkt in den führenden FEM-Softwares nutzen. Dabei ersparen Sie sich das Modellieren der Werkzeuge mittels aufwendiger CAD-Konstruktionen.
3. Vergleiche ziehen
Vergleiche zwischen konstruiertem und simuliertem oder bereits gefertigtem Werkzeug können Sie schnell und einfach mit den 3D-STEP-Modellen durchführen.
4. STL-Daten aus Walter Toolstudio übernehmen
Mithilfe des ISBE TD ReCAD können Sie die STL-Daten auch aus der WALTER Toolstudio Simulation völlig unkompliziert in weiterverwendbare 3D-STEP-Modelle umwandeln.

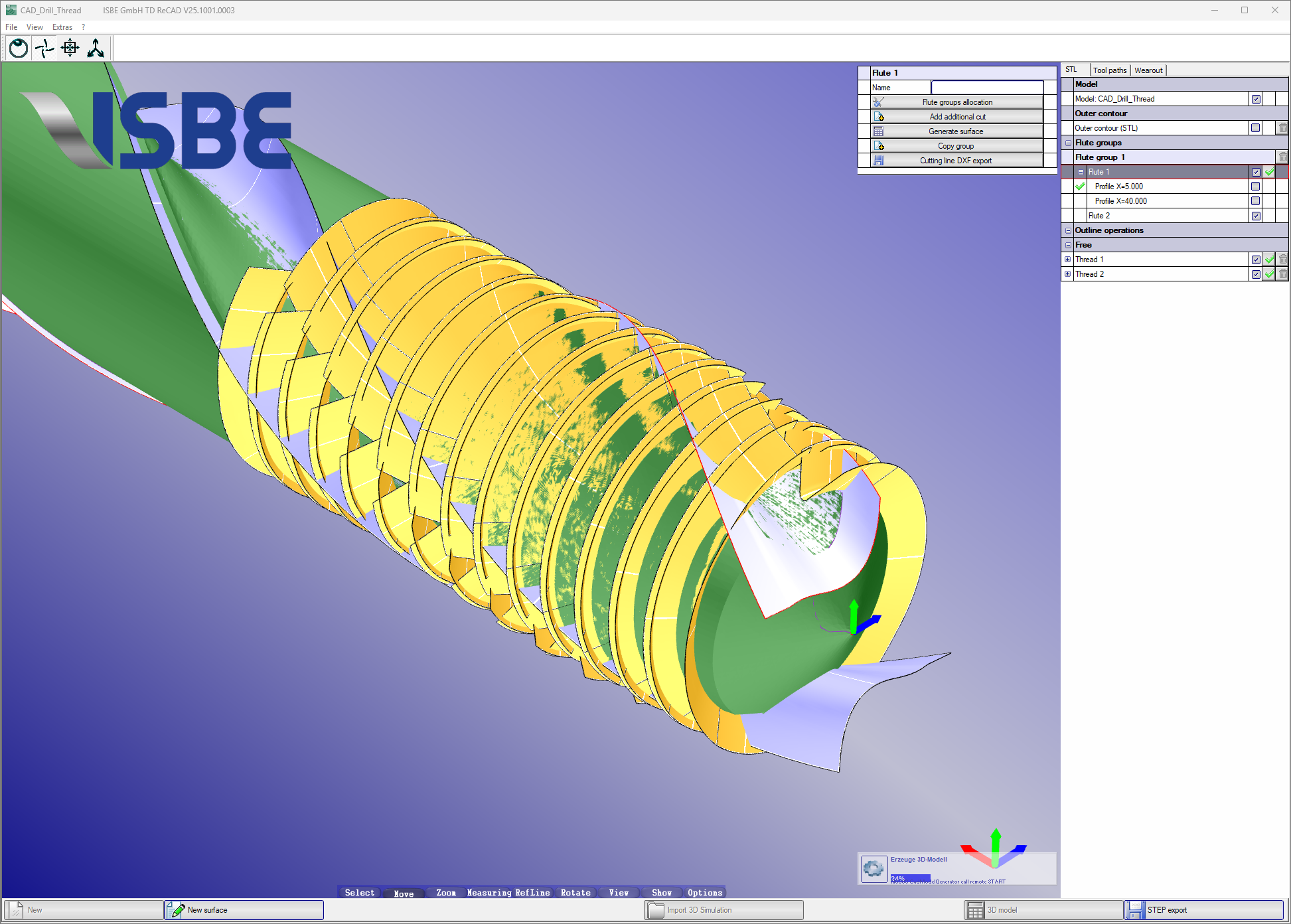

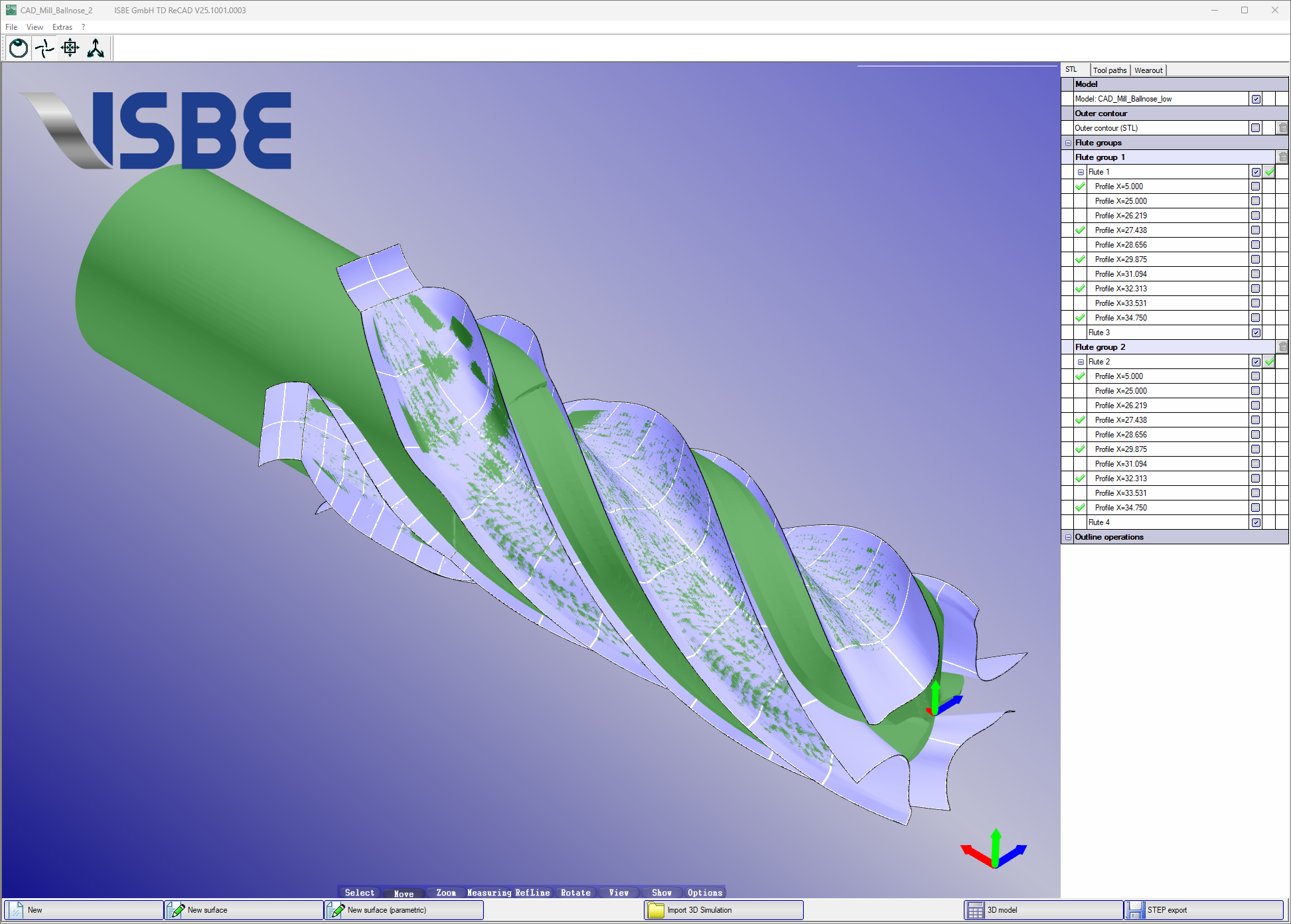

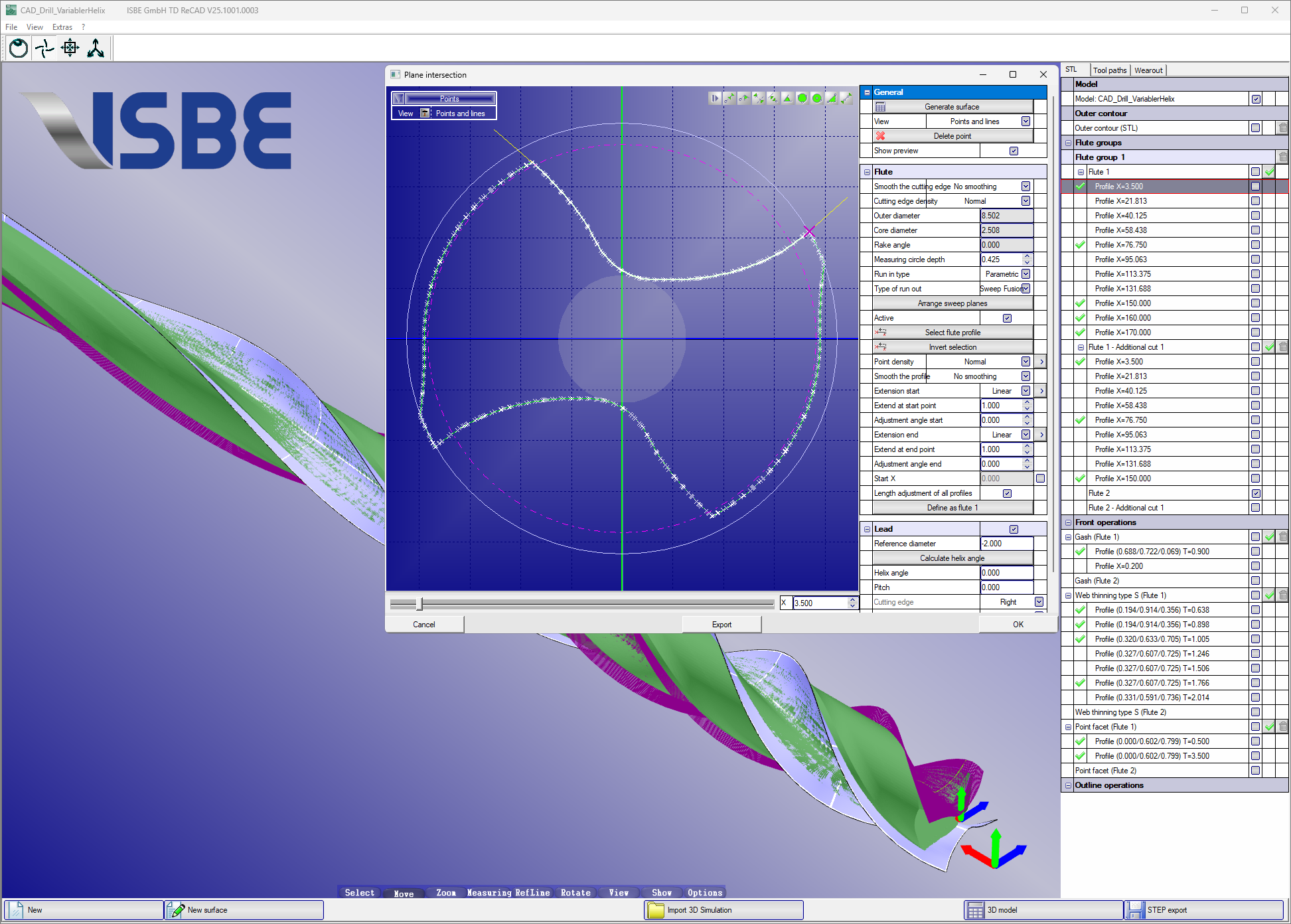

Galerie
FAQ
TD ReCAD ist eine Software für das Re-Engineering von Zerspanungswerkzeugen. Sie ermöglicht die Rekonstruktion realer Werkzeuge – auf Basis von Scans, Schleifsimulationen oder Fertigungsdaten – in vollständige 3D-Modelle.
Die Software ist auf rotationssymmetrische Zerspanungswerkzeuge ausgelegt – insbesondere Fräser, Bohrer, Reibahlen und Gewindewerkzeuge, auch in komplexen Ausführungen oder Sonderformen.
TD ReCAD ist keine Konstruktionssoftware, sondern spezialisiert auf die digitale Rekonstruktion bestehender Werkzeuge. Statt manuell zu modellieren, wandeln Sie reale Geometrien – etwa aus Scans oder Simulationen – direkt in verwertbare 3D-Modelle um und exportieren diese als STEP-Datei zur weiteren Verwendung.
Sie benötigen keine klassische CAD-Konstruktionserfahrung. TD ReCAD richtet sich an Anwender mit technischem Hintergrund – z. B. aus Fertigung, QS oder Anwendungstechnik. Ein Verständnis über den Aufbau und die Herstellung von Zerspanungswerkzeugen ist hilfreich, da der Modellaufbau schrittweise dem realen Herstellungsprozess folgt.
In der Regel 30 bis 60 Minuten – je nach Geometrie und Datenlage. TD ReCAD ist deutlich schneller als herkömmliche CAD-Systeme: Die Modellierung erfolgt oft vier- bis zehnmal schneller als beim vollständigen Nachkonstruieren per Hand.
Sie können STL-Daten aus Scans, Schleifsimulationen, Messsystemen oder beliebigen anderen Quellen verwenden. Optional können auch Verfahrwege und Schleifscheibengeometrien aus Walter ToolStudio importiert werden – daraus werden dann automatisch die passenden Flächen berechnet.
Sie erhalten ein exaktes, geometrisch geschlossenes 3D-Modell im STEP-Format. Dieses kann direkt für FEM-Simulationen, CAD-Prozesse oder Geometrievergleiche weiterverwendet werden – z. B. für Zerspanungs- oder Abtragssimulationen.
Ja. TD ReCAD erlaubt die gezielte Erzeugung und den Export einzelner Flächen – unabhängig vom Volumenmodell.
Die erzeugten STEP-Dateien lassen sich nicht nur in FEM-Systeme importieren, sondern auch in gängige 3D-CAD-Programme weiterverarbeiten – z. B. für Zeichnungsableitungen, Maßanalysen oder als Grundlage für neue Werkzeugvarianten.
Immer häufiger werden die Modelle zudem für Marketingzwecke eingesetzt – etwa für fotorealistische Renderings, Animationen oder technische Dokumentationen.
Mit der Zusatzoption ToolCompare können Sie Ihr rekonstruiertes Modell mit einem Referenzmodell vergleichen – z. B. aus einer Schleifsimulation oder einem Scan. Abweichungen werden farblich dargestellt und geometrisch ausgewertet.
Ja. Die Modellierungslogik von TD ReCAD ist auch für Werkzeuge mit sehr kleinen Durchmessern ausgelegt.
Die aktuellen Anforderungen finden Sie in unserem PDF-Dokument zu den Systemvoraussetzungen (Download-Link).
Unser Support-Team hilft Ihnen gerne weiter. Schreiben Sie uns einfach eine E-Mail an: support@isbe.de
